楼顶幕墙发光字钢结构的刚性节点与半刚性节点的设计

作者: 发光字 编辑: 字工场 来源: 标识 发布日期: 2020.05.21
信息摘要:
1、楼顶幕墙发光字钢结构的梁的拼接。梁的拼接一般分为焊接和螺栓连接两种。焊接的刚度比较大,一般用在工厂拼接;而螺栓连接刚度相对较小,但是施工…

1、楼顶幕墙发光字钢结构的梁的拼接。

梁的拼接一般分为焊接和螺栓连接两种。焊接的刚度比较大,一般用在工厂拼接;而螺栓连接刚度相对较小,但是施工方便快捷,还能够在楼顶幕墙发光字的现场进行施工,能够确保钢结构施工质量。一般用在工地施工当中,对梁的承载力、稳定性具有很好的效果。

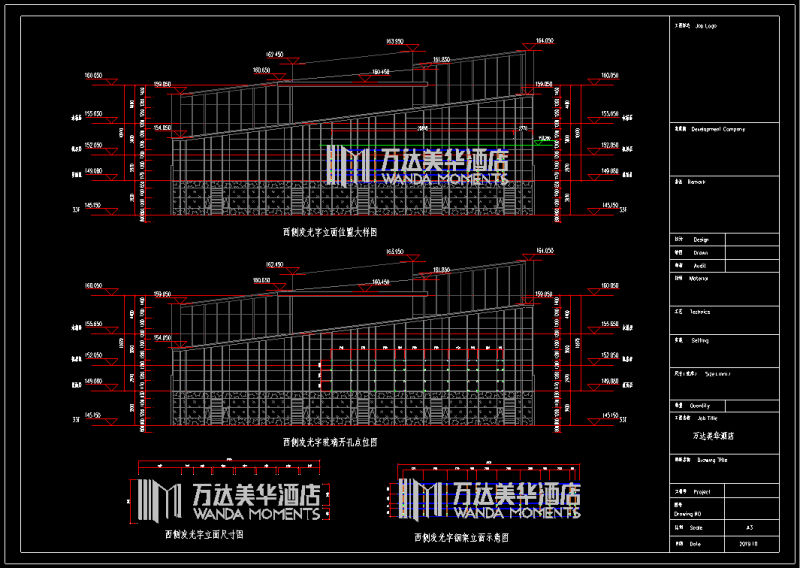

楼顶幕墙发光字钢结构的刚性节点与半刚性节点的设计

2、楼顶幕墙发光字钢结构的边柱与梁的连接。

边柱和梁的连接也属于刚性连接。主要是通过端板进行连接,利用构件端部焊接板进行节点的连接。对其进行设计,可以按照端板放置的方式进行区分,可以是竖放、斜放或者平放。

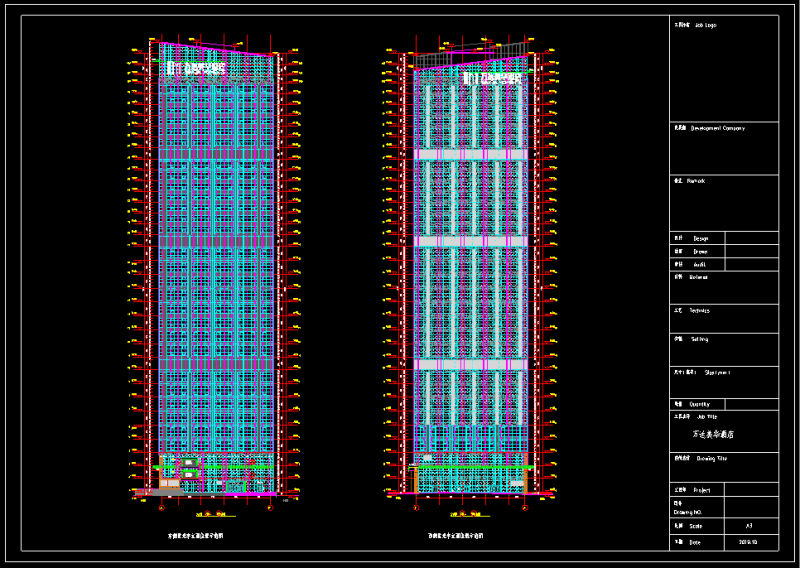

楼顶幕墙发光字钢结构的刚性节点与半刚性节点的设计

3、楼顶幕墙发光字钢结构中柱与粱的连接。

(1)工字型钢柱或焊接组合柱。柱中节点的连接也属于刚性连接。在设计时,要采用焊缝的方式,对柱和梁的两端、柱和梁翼缘进行连接;用螺栓连接柱和梁腹板;用T形螺栓对柱和梁的两端进行固定。

焊缝连接的方式,具有连接强度高,稳定性好,能够保证钢结构节点刚度的优点。

但是由于焊接对精度要求比较高,工作量大,焊接技术不能完全保证,因此,这种连接方式具有一定的局限性。如果采取全焊接的方式,可以将焊接工作在工厂内完成,以保证焊接质量;螺栓连接的方式会使施工更加便利,施工精度和刚度要求也比较低。

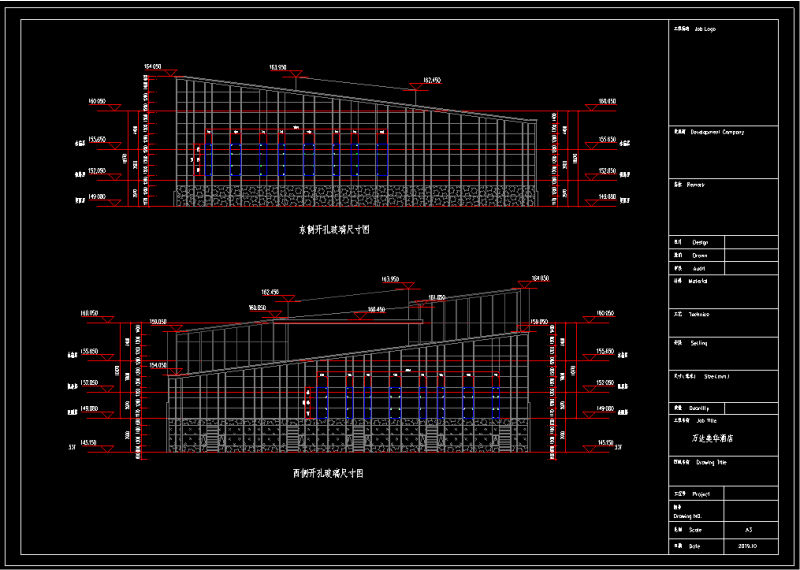

楼顶幕墙发光字钢结构的刚性节点与半刚性节点的设计

因此,可以将两种连接方式配合使用;在用T形螺栓进行焊接时,将其焊接在梁翼缘上。这就要求梁翼缘在铸造时要预留T形铸件孔,方便节点的安装,减少工作量。柱顶之间的连接分正交和斜交两种。工字形钢柱的正交可以用全焊接或者栓焊的方式来施工。

(2)箱型焊接组合柱。箱型焊接组合柱与梁的连接,在选择节点连接方式时,梁两端和柱的连接一般使用焊缝连接;梁翼缘和柱的连接也采用焊缝连接;梁腹板和柱翼缘通过钢板进行焊接,钢板和梁腹板之间用高强度摩擦型螺栓进行连接。

(3)钢骨混凝土柱。钢骨混凝土柱和钢梁的连接,主要是为了保证混凝土浇筑的密实度,加上在混凝土浇灌时起到固定和定型的作用。

楼顶幕墙发光字钢结构的刚性节点与半刚性节点的设计

4、楼顶幕墙发光字钢结构的柱与柱的连接。

在钢结构的节点设计时,柱与柱之间的连接分为变截面柱拼接和等截面柱拼接两种。柱与柱间的等截面焊接和梁的施工工艺是一致的。

楼顶幕墙发光字钢结构的刚性节点与半刚性节点的设计
