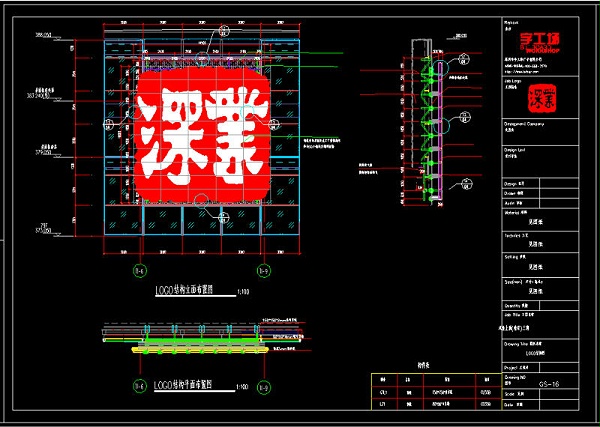

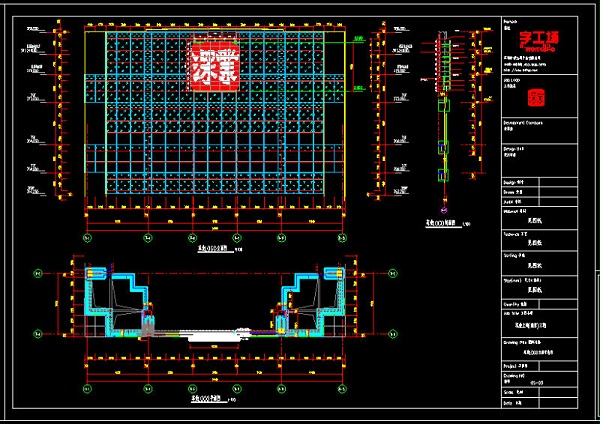

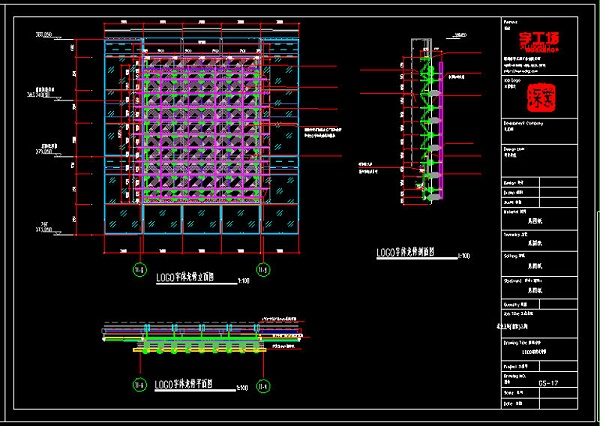

楼顶发光字结构专业施工图与实际不符造成的错误:这也是与楼顶发光字钢结构设计院有关的。
因为有时楼顶发光字钢结构设计院设计出的图纸与实际尺寸不符合。
作为拆图人员就不能按照其进行拆图,而应当根据实际情况对设计院提出来,千万不要等到产品出来到工地一安装发现不能上装上去。
同时有时施工队柱脚螺栓预埋不是和设计图纸相同(与施工队水平有关)那么有可能拆出的柱子安装不上,这时候应及时调整拆出的图纸的柱脚螺栓孔的位置,应以实际为准。
误差不能超过1mm以下是图纸中常见的错误:
1.断面或材质与设计图不符(当然不包括买不到材料而确认要替换的)。
2.构件长度错误。
3.接合用错。
4.编号与版次错误。
5.构件位置错误。
而在3D详图软件中比较不容易出现一些低级错误。
如:1.第二道尺寸相加后与第一道尺寸不符。
2.钢结构设计图面与料表及图框中的构件编号不一致。
3.零件漏捡入材料表。
4.构件图重复绘制或漏绘(特别在比较大型的项目中)。
5.不同的构件编号重复。
但在3D详图软件也要注意一些可能发生的错误。
如:1.节点中板片归属错误。
2.用户节点库编号混乱引起的节点套用错误。
3.漏掉某些构件的节点。
4.材质与规格错误。
