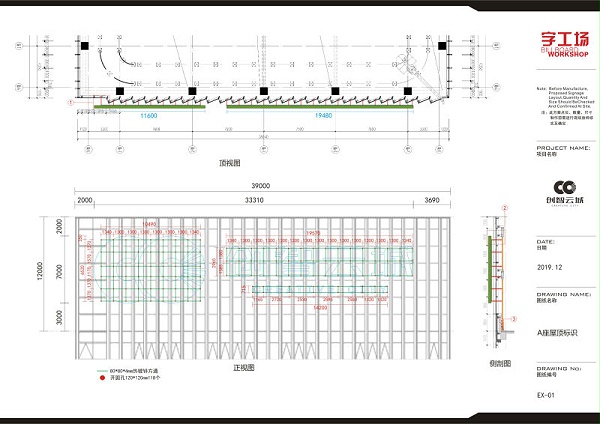

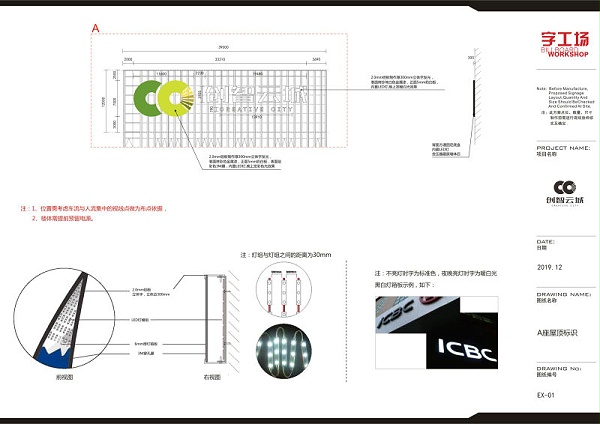

楼体发光字施工的时候施工图是必不可少的东西，那么楼体发光字CAD施工图在设计方面有哪些注意事项和尺寸要求呢?

下面字工场发光字设计小编给大家分享下详情，想要了解的朋友可以一起来看看。

（一）注意事项：
1、图面所有比例应统一。(文字标注、尺寸标注、标高等都应与布局中的 楼体发光字设计图纸一一对应)
2、插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为块；填充禁止炸开。
3、注意剖视方向，索引符号指示方向应与剖视方向一致。

4、平面图中索引立面序号时，以图面上方为起始，用字母按顺时针方向排序。

5、同一幅图中，索引序号不得重复。
6、文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

7、检查楼体发光字施工图纸应按以下步骤进行：

①画面内容

②尺寸标注

③文本标注

④图标、图号、图名

⑤整体排版（注：平面、立面、节点、大样的材料标注和尺寸标注应对应统一）

8、图面与图框内框之间应留一定的距离。

9、确保画面均衡、美观、各视图间应按照对应的原则排版。

（二）尺寸标注说明

1、最外总体尺寸最内功能尺寸。
2、分尺寸与总体尺寸必须相等。
3、第二层标注应以第一层标注的末端为起点，不要重复标注。

4、平立面尺寸标注严禁小数点，末尾以00、50结尾必要时可用EQ（ 均分）表示。
