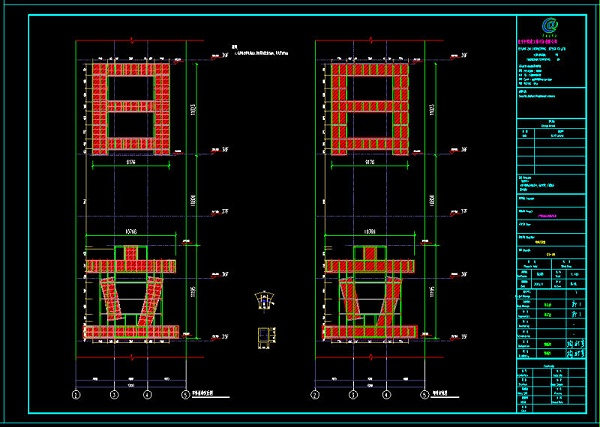

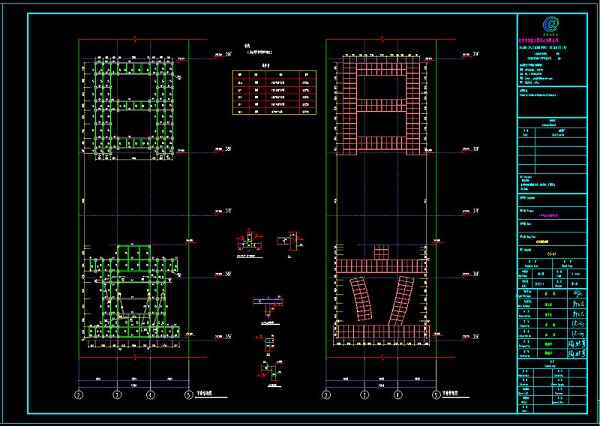

楼宇发光字钢结构构件详图设计——构件详图主要作为生产车间加工组装用，根据楼宇发光字钢结构设计图和构件布置图采用较大比例来绘制，对组成构件的各类大、小零件均应有详细的编号、尺寸、孔定位、坡口做法、板件拼装详图、焊缝详图，并应在构件详图中提供零件材料表和本图的构件加工说明要求，材料表中应至少包含零件编号、厚度、规格、数量、重量、材质等。

在表达方式上可采用正视图、侧视图、轴侧图、断面图、索引详图、零件详图等。

每一构件编号均应与构件布置图中相对应，零件应尽可能按主次部件顺序编号。

构件详图中应有定位尺寸、标高控制和零件定位，构件重心位置等。

构件绘制时应尽量按实际尺寸绘制，对细长构件，在长宽方向可采用不同的比例绘制。

对于斜尺寸应注明斜度，当构件为多弧段时，应注明其曲率半径和弧高。

总之，构件详图设计图纸表达深度应该以满足构件加工制作为最低要求，在图纸表达上应尽量做到详细。
