楼顶发光字钢结构设计图纸经常碰到的问题

作者: 发光字 编辑: 字工场 来源: 标识 发布日期: 2020.05.25
信息摘要:
我们在以往的楼顶发光字工程检查中,所发现楼顶发光字钢结构制作、安装存在一些常见多发性通病,其主要表现在以下几个方面: 一、对楼顶发光字钢结构…
我们在以往的楼顶发光字工程检查中,所发现楼顶发光字钢结构制作、安装存在一些常见多发性通病,其主要表现在以下几个方面:

一、对楼顶发光字钢结构设计图纸的会审不到位

施工单位的职责是按图施工,但施工单位也有责任在施工前应对施工图进行工艺性会审,对出现在楼顶发光字钢结构设计图纸中不完善、不明确或不适合施工、不符合规范的方面提出来(特别是对强制性条文)以期与设计单位商讨修改。

如果不将发现的问题提出来,那么工程在施工过程和验收方面就带来困难,施工质量也难以得到保证,造成隐患。

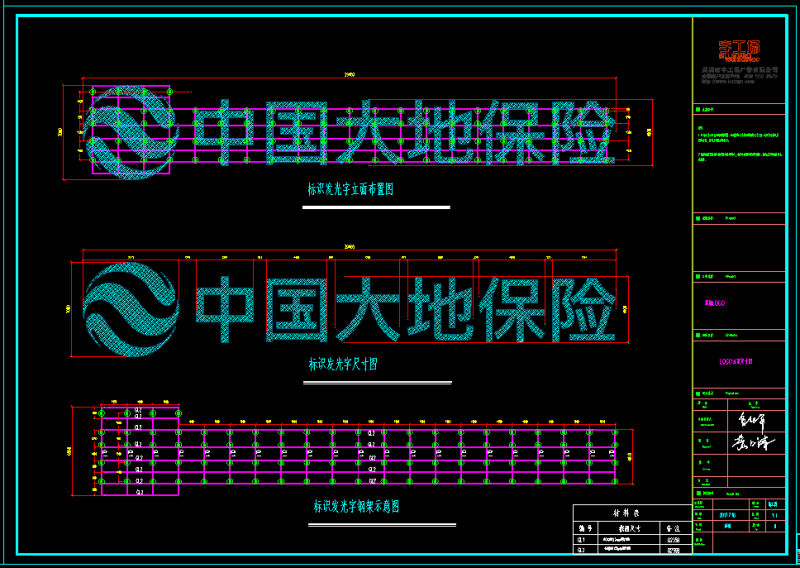

楼顶发光字钢结构设计图纸经常碰到的问题

二、我们检查楼顶发光字工程质量中,发现设计图纸中经常出现以下一些问题:

(1)楼顶发光字钢结构设计图纸应用规范不齐全、不正确。

如有的楼顶发光字钢结构设计说明使用了过时的、已经废止的标准;有的材料牌号、等级不全、高强螺栓、普通螺栓和焊接连接点的标记不明确或未显示。

对各类高强螺栓、普通螺栓、栓钉、拉铆钉及其垫圈的规格、型号、性能没有具体标明,而这些均已列入了钢结构施工质量验收规范,并作为强制性条文要求,如果设计图纸未加说明,施工和验收就缺乏依据,造成盲目施工和无法验收后果。

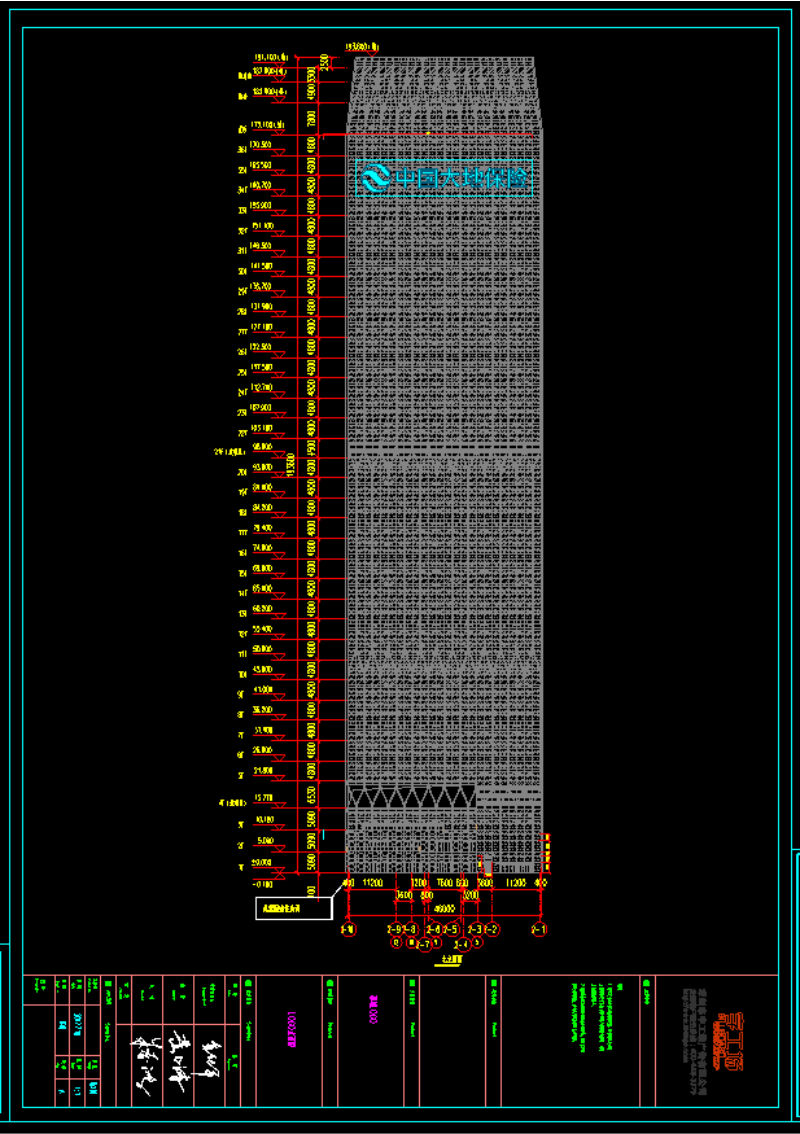

楼顶发光字钢结构设计图纸经常碰到的问题

(2)楼顶发光字钢结构设计总说明未写明工程的安全等级和使用年限。

工程的安全等级不同,对焊接等施工检查要求也不同。

安全等级为一级的,一、二级焊缝的焊接材料必须复试;安全等级为二级的,一级焊缝的焊接材料必须复试,二级焊缝的焊接材料就不一定需要复试。

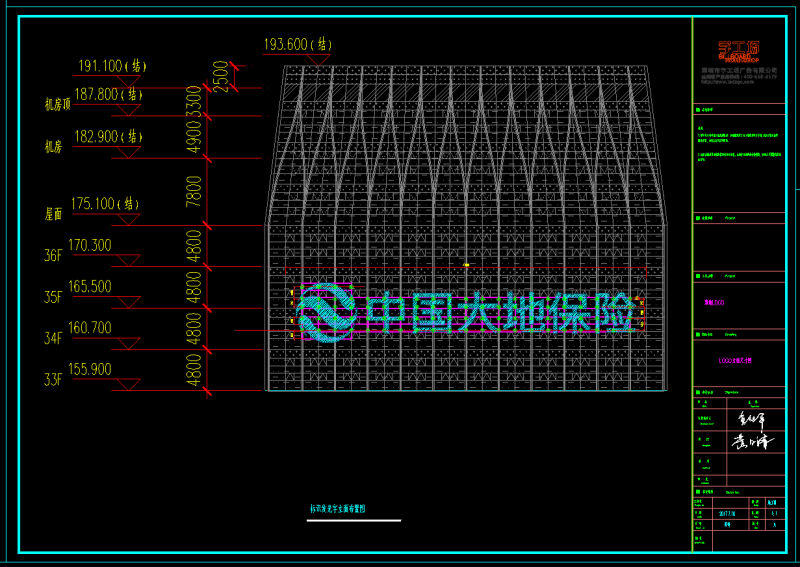

楼顶发光字钢结构设计图纸经常碰到的问题

(3)钢材的材质等级,高强度螺栓的摩试要求不明确。

有的设计图纸只写Q235或Q345,不写等级A或B,有的不提摩擦面试验要求,也未明确不作摩试要求,施工单位无所适从。

有的施工单位在采购材料后,再让设计院认可,这是对工程质量采取随意性的处理,极为不妥。

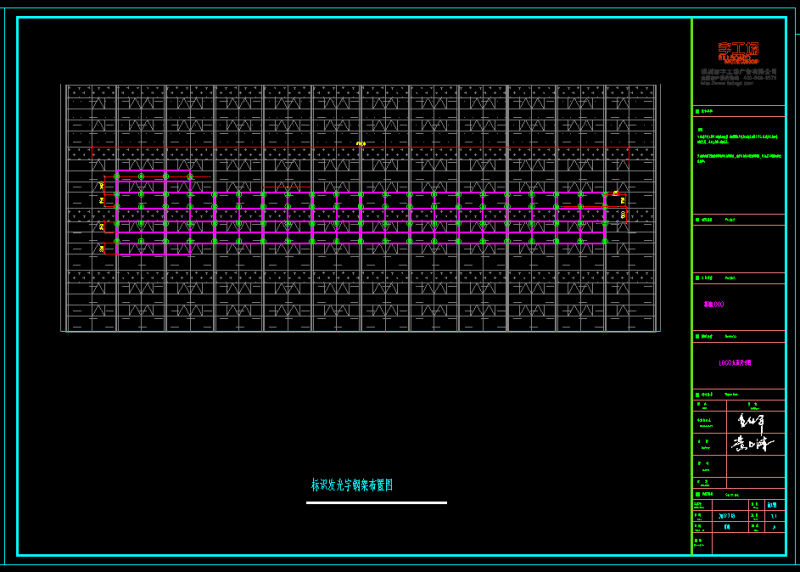

楼顶发光字钢结构设计图纸经常碰到的问题

(4)施工图未注明焊接的坡口形式,焊缝间隙、钝边坡口角度、UT等级、是否单面焊等。

有的施工图,对不同板厚的拼接焊未按规范要求开斜坡,局部应力线过分集中,违反国家技术规范,质量验收往往通不过,又造成无法弥补的缺陷。

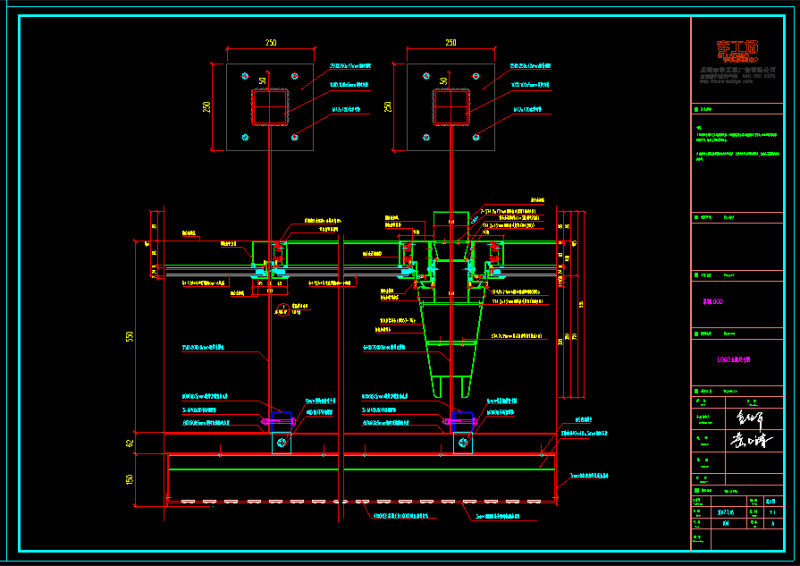

楼顶发光字钢结构设计图纸经常碰到的问题

(5)施工图未注明除锈等级要求。

对油漆(涂料)的品牌、材质、漆膜厚度也没有要求,这样,工程施工和验收就没有依据。

作为施工单位,取得施工图以后,一定要组织有经验的技术人员进行图纸会审,看看应用规范有没有问题;节点图有没有表述清楚;强制性条文所要求的内容在设计总说明中有没有显示,各种材料的规格、型号、性能、等级、施工的质量要求和工程的安全等级有没有明确;节点设计是否合理;施工中有没有不可逾越的难度等,都要向设计单位预先提出。设计图纸的完善,是确保施工质量的前提条件。

楼顶发光字钢结构设计图纸经常碰到的问题
