作者: 字工场 编辑: 字工场 来源: www.fgzgc.com 发布日期: 2020.05.25
信息摘要:
楼顶发光字钢结构设计出图分设计图和施工详图两阶段,设计图为设计单位提供,施工详图通常由楼顶发光字钢结构制造公司根据设计图编制,有时也会由设计…

楼顶发光字钢结构设计出图分设计图和施工详图两阶段,设计图为设计单位提供,施工详图通常由楼顶发光字钢结构制造公司根据设计图编制,有时也会由设计单位代为编制。

由于近年楼顶发光字钢结构项目增多和设计院钢结构工程师缺乏的矛盾,有设计能力的楼顶发光字钢结构公司参与设计图编制的情况也很普遍。

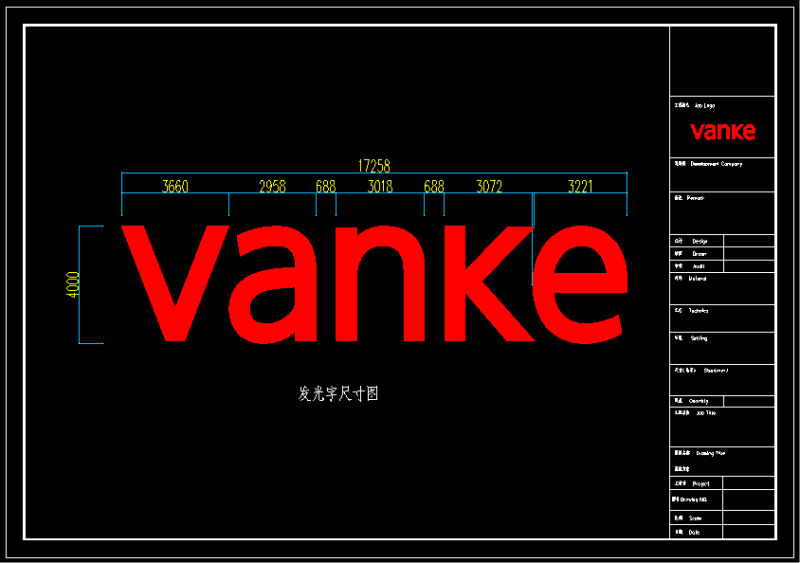

楼顶发光字钢结构设计出图分类

1、楼顶发光字钢结构设计图: 是提供制造厂编制施工详图的依据。 深度及内容应完整但不冗余。

在设计图中,对于设计依据、荷载资料(包括地震作用)、技术数据、材料选用及材质要求、设计要求(包括制造和安装、焊缝质量检验的等级、涂装及运输等)、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图。主要材料应列表表示。

楼顶发光字钢结构设计出图分类

2、楼顶发光字钢结构施工详图:又称加工图或放样图等。深度须能满足车间直接制造加工。

不完全相同的另构件单元须单独绘制表达,并应附有详尽的材料表。

设计图及施工详图的内容表达方法及出图深度的控制,目前比较混乱,各个设计单位之间及其与钢结构公司之间不尽相同。

楼顶发光字钢结构设计出图分类
