楼宇发光字钢结构构件布置图和安装节点详图设计

作者: 字工场 编辑: 字工场 来源: www.fgzgc.com 发布日期: 2020.06.05
信息摘要:
楼宇发光字钢结构构件布置图设计——构件布置图主要作为现场安装用,设计人员根据楼宇发光字钢结构中构件截面大小、构件长度、不同用途的构件进行归并…

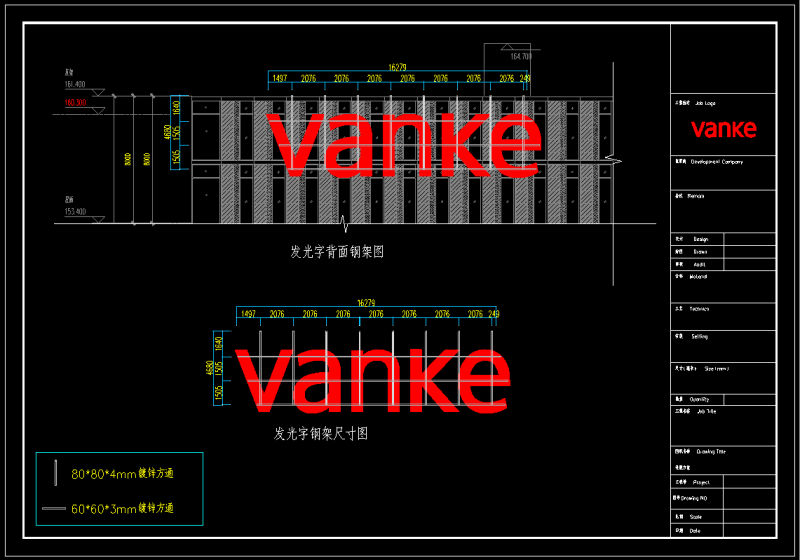

楼宇发光字钢结构构件布置图设计——构件布置图主要作为现场安装用,设计人员根据楼宇发光字钢结构中构件截面大小、构件长度、不同用途的构件进行归并、分类,将构件编号反映到楼宇发光字钢结构的实际位置中去,采用平面布置图、剖面图、索引图等不同方式进行表达,构件的定位应根据其轴线定位、标高、细部尺寸、文字说明加以表达,以满足现场安装要求。

楼宇发光字钢结构构件布置图和安装节点详图设计

当对楼宇发光字钢结构构件进行人工归并分类时,要特别注意构件的关联性,否则很容易误编而导致构件拼装错误。

构件的外形可采用粗单线或简单的外形来表示,在同一张图或同一套图中不应采用相同编号的构件。

因细节或孔位不同的梁就应单独编号。

对安装关系相反的构件,编号后可采用加后缀的方式来区别。

楼宇发光字钢结构构件布置图和安装节点详图设计

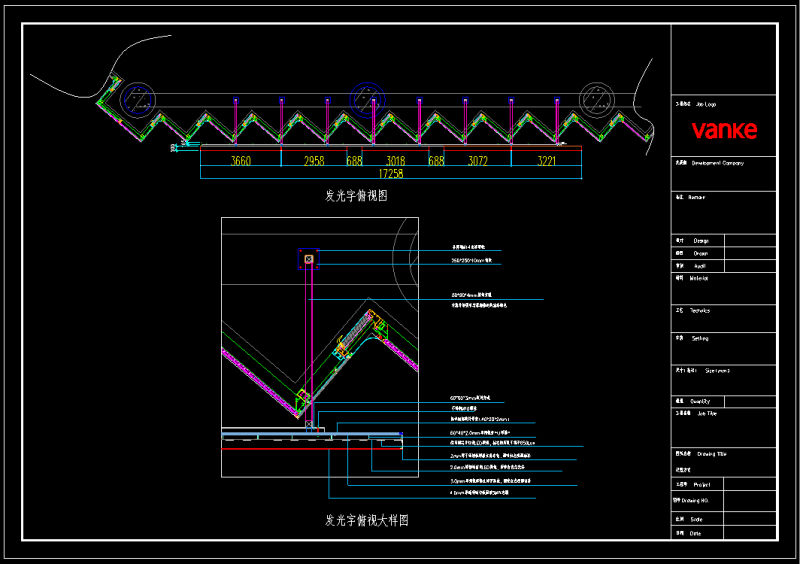

楼宇发光字钢结构安装节点详图设计——当结构施工图中已经有节点详图时,在深化设计时,可不考虑这些节点的设计、绘制。

但当楼宇发光字钢结构设计图中节点不详或属于深化设计阶段增加的节点图,则在安装节点详图中还应该表达出来,以满足现场安装需要。

节点详图应能明确表达构件的连接方式、螺栓数量、焊缝做法、连接板编号、索引图号等。节点中的孔位、螺栓规格、孔径应与构件详图中统一。

楼宇发光字钢结构构件布置图和安装节点详图设计
