6个楼宇发光字工程施工图深化的基本要求

作者: 字工场 编辑: 字工场 来源: www.fgzgc.com 发布日期: 2020.06.04
信息摘要:
楼宇发光字工程施工图深化可以很好的细节化很多东西,让整个楼宇发光字工程更加完善,也让施工人员更加知道每个细节,怎么去做好每个工作。下面字工场…
楼宇发光字工程施工图深化可以很好的细节化很多东西,让整个楼宇发光字工程更加完善,也让施工人员更加知道每个细节,怎么去做好每个工作。下面字工场 发光字设计小编给大家分享6个楼宇发光字工程施工图深化的基本要求。

6个楼宇发光字工程施工图深化的基本要求

1、图纸目录

新设计的图纸一般先列新绘制的图纸,然后列所选用标准图或重复利用图纸(标准图及安装图选用准确合理)。

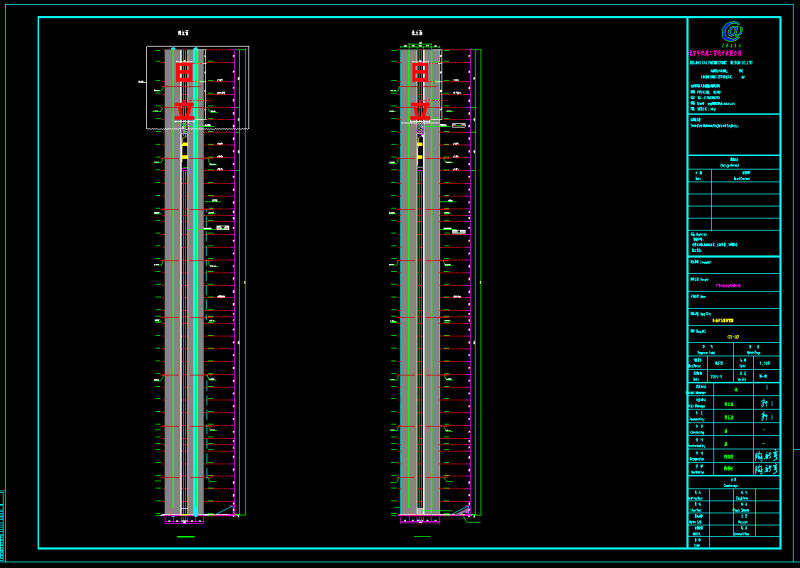

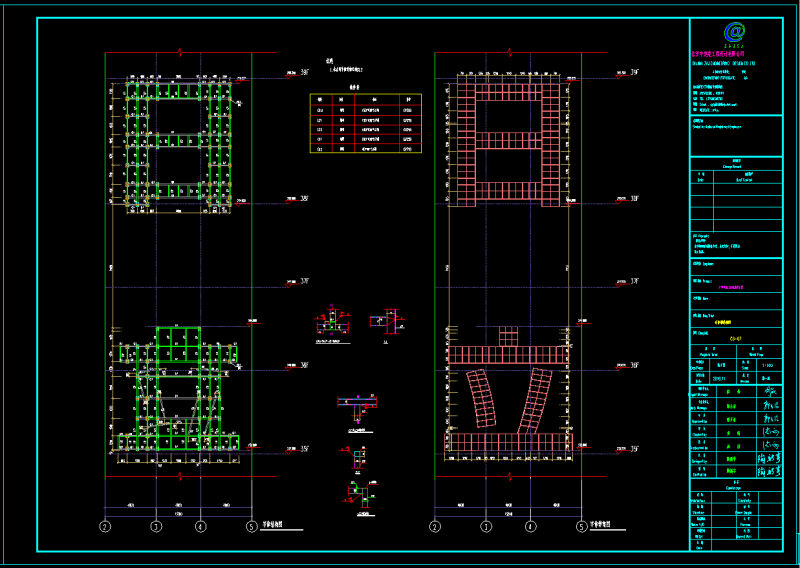

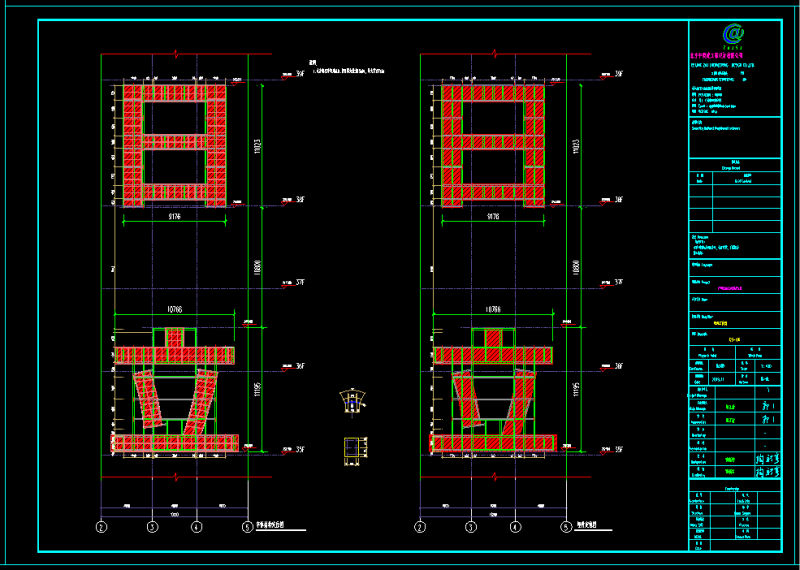

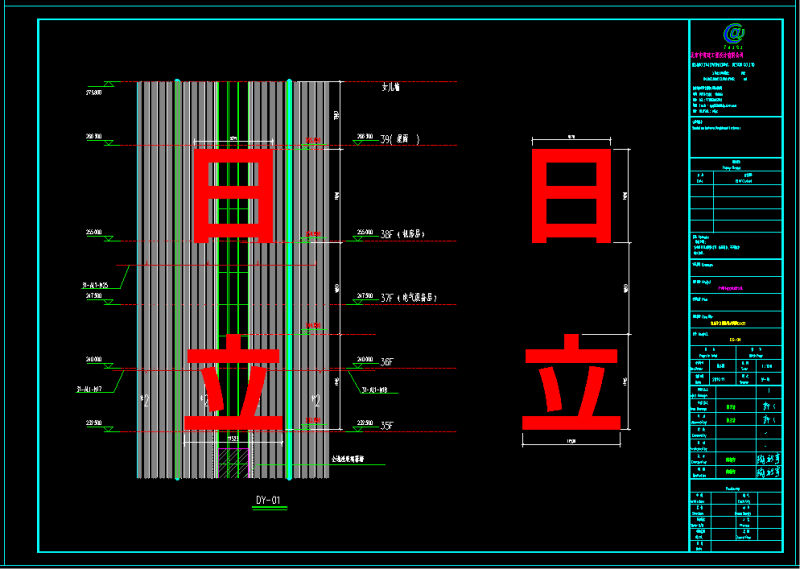

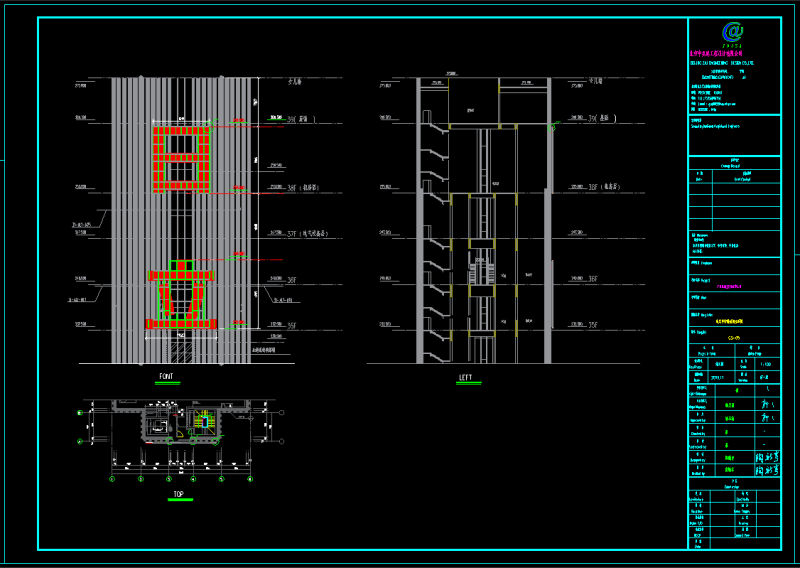

在同一系统内的图纸顺序一般应按干线系统图、平面图、剖面及大样图、控制原理图的顺序排列。

大型或复杂的楼宇发光字工程,如因图纸较多,也可采取按系统划分分册编排的方式。

6个楼宇发光字工程施工图深化的基本要求

2 、图纸首页

楼宇发光字工程图纸的首页应列设计总说明,主要设备和材料明细表。

不同系统的材料表宜有适当的分隔空行,以利区分;其它图纸排列顺序,一般应按高压到低压、前端至末端、强电到弱电的方式进行。

6个楼宇发光字工程施工图深化的基本要求

3、设计总说

楼宇发光字工程图纸的设计说明书中应有对建设项目面积、高度、功能及防火等级主要数据的叙述,另外还应标明部分材料、设备的安装方法、安装高度及施工工艺,必要时应附简图予以说明,除此之外还应对关键材料的规格型号予以说明,这样才便于读图人的理解及提高图纸的可操作性。

大型或复杂楼宇发光字工程的详细分项说明也可列在干线系统图中或第一张平面图上。

大型或复杂楼宇发光字工程照明和消防材料表可同时列于每张平面图中(但仍有汇总的材料表)。

设计依据、设计文件要完整正确;内容和深度符合预结算及现场施工的要求;文字要通顺、表达清楚、交代明确,同一楼宇发光字工程中主要字体应始终保持一致,以保持图纸协调,不得有较大误差;对有众多管线的厂房应有管线综合图。

主要设备及材料表中应列出相应图例符号,干线系统中也应列出相应图例符号。

电器设备及装置配件的安装高度,除图纸中有所交待外,一般可在材料表的附栏中有所提及。

以利于图纸的阅读与理解。

6个楼宇发光字工程施工图深化的基本要求

4、设计依据

楼宇发光字工程图纸设计依据中,凡有缺项设计的项目(如变配电所、消防、人防、建筑智能化、需由二次装饰设计确定的照明场所、多层及高层住宅内配电等),应作必要的说明。

特别是涉及到建筑安全的,应将建设方有关委托资料存档备案。

6个楼宇发光字工程施工图深化的基本要求

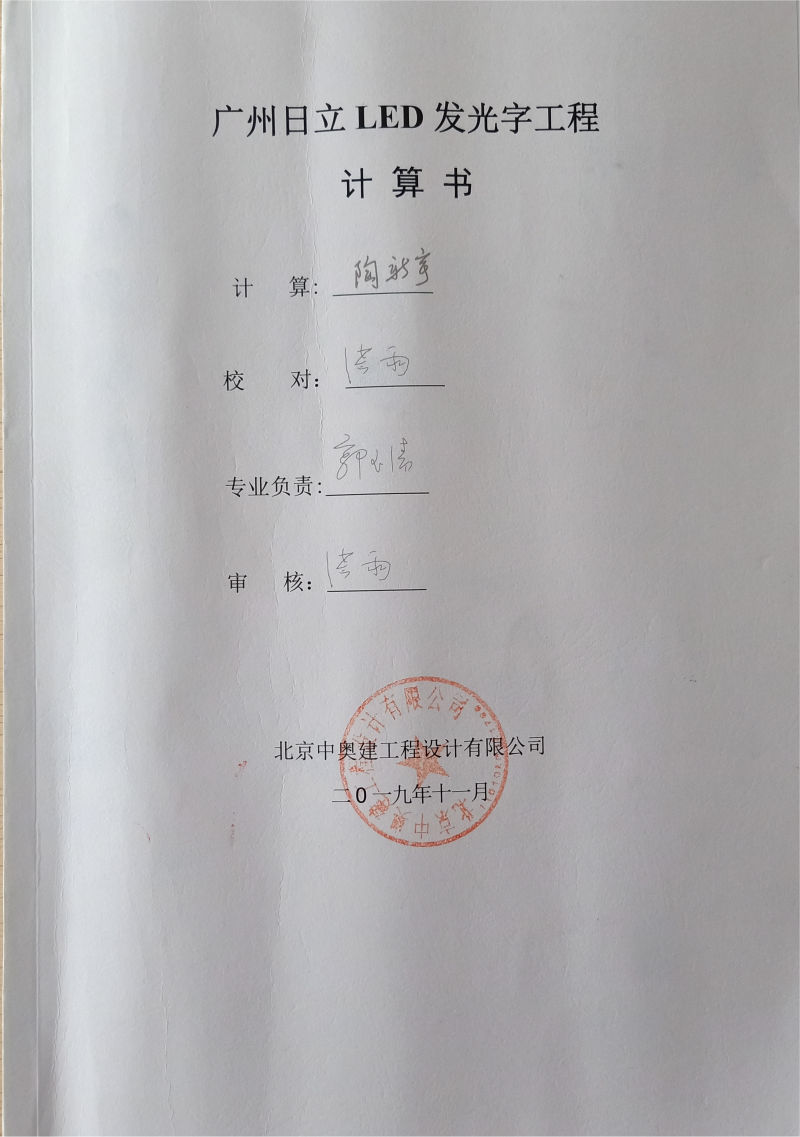

5、设计条件书与设计计算书
设计条件书与设计计算书是工程设计的基础,楼宇发光字工程项目审查人应在审查中认真查验、签署,且应按时归档,并作为工程设计报优的依据之一。

6个楼宇发光字工程施工图深化的基本要求

6、设计专业的协调

楼宇发光字工程各个专业间应相互协调好,互提要求,必要时应召开专题会议就各专业间容易产生矛盾的部位进行讨论,把施工中容易发生的问题提前解决,会议资料一般均应以书面方式,并按时间归档存查,以保证设计基础资料的完整性。
