楼体发光字CAD施工图注意事项和尺寸说明

作者: 字工场 编辑: 字工场 来源: www.fgzgc.com 发布日期: 2020.06.04
信息摘要:
楼体发光字施工的时候施工图是必不可少的东西,那么楼体发光字CAD施工图在设计方面有哪些注意事项和尺寸要求呢?下面字工场发光字设计小编给大家分…

楼体发光字施工的时候施工图是必不可少的东西,那么楼体发光字CAD施工图在设计方面有哪些注意事项和尺寸要求呢?

下面字工场发光字设计小编给大家分享下详情,想要了解的朋友可以一起来看看。

(一)注意事项:
1、图面所有比例应统一。(文字标注、尺寸标注、标高等都应与布局中的 楼体发光字设计图纸一一对应)
2、插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为块;填充禁止炸开。
3、注意剖视方向,索引符号指示方向应与剖视方向一致。

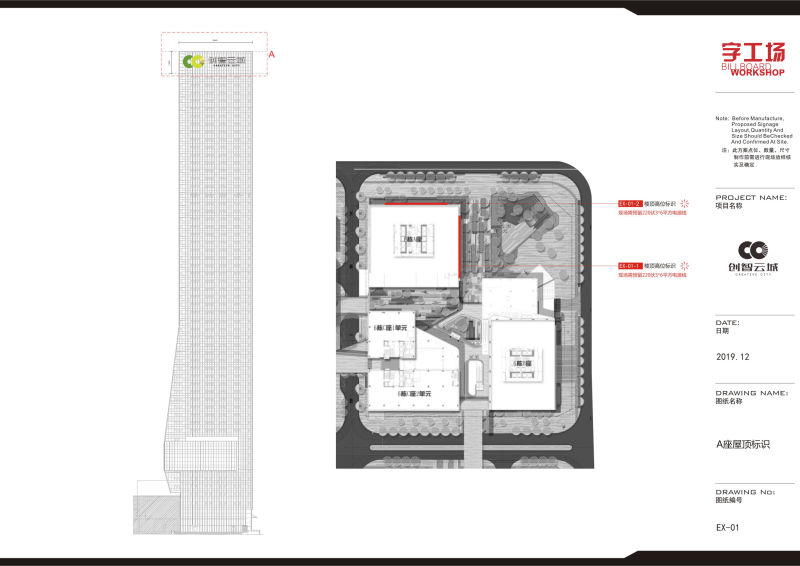

楼体发光字CAD施工图注意事项和尺寸说明纸-8

4、平面图中索引立面序号时,以图面上方为起始,用字母按顺时针方向排序。

5、同一幅图中,索引序号不得重复。
6、文件完成后,必须将多余图块及设置清除,确保文件空间为最小。

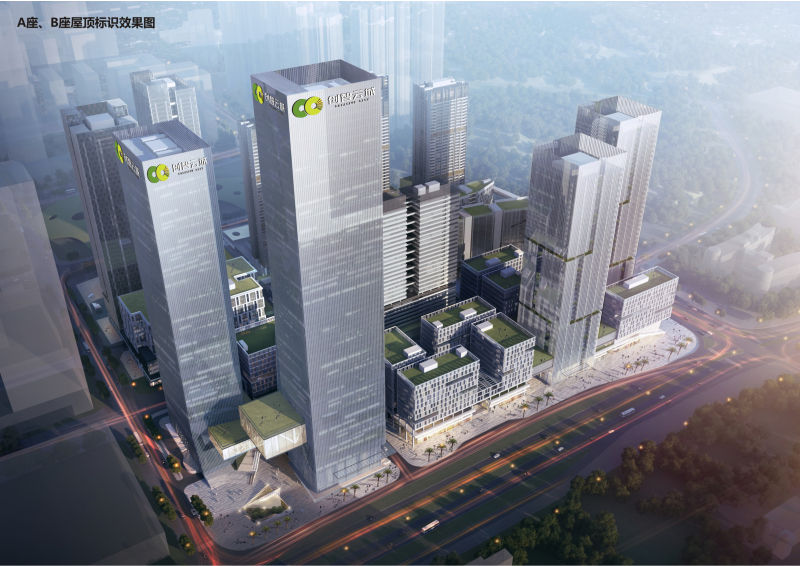

楼体发光字CAD施工图注意事项和尺寸说明

7、检查楼体发光字施工图纸应按以下步骤进行:

①画面内容

②尺寸标注

③文本标注

④图标、图号、图名

⑤整体排版(注:平面、立面、节点、大样的材料标注和尺寸标注应对应统一

楼体发光字CAD施工图注意事项和尺寸说明

8、图面与图框内框之间应留一定的距离。

9、确保画面均衡、美观、各视图间应按照对应的原则排版。

楼体发光字CAD施工图注意事项和尺寸说明

(二)尺寸标注说明

1、最外总体尺寸最内功能尺寸。
2、分尺寸与总体尺寸必须相等。
3、第二层标注应以第一层标注的末端为起点,不要重复标注。

4、平立面尺寸标注严禁小数点,末尾以00、50结尾必要时可用EQ( 均分)表示。

楼体发光字CAD施工图注意事项和尺寸说明
